NC旋盤でナット加工中

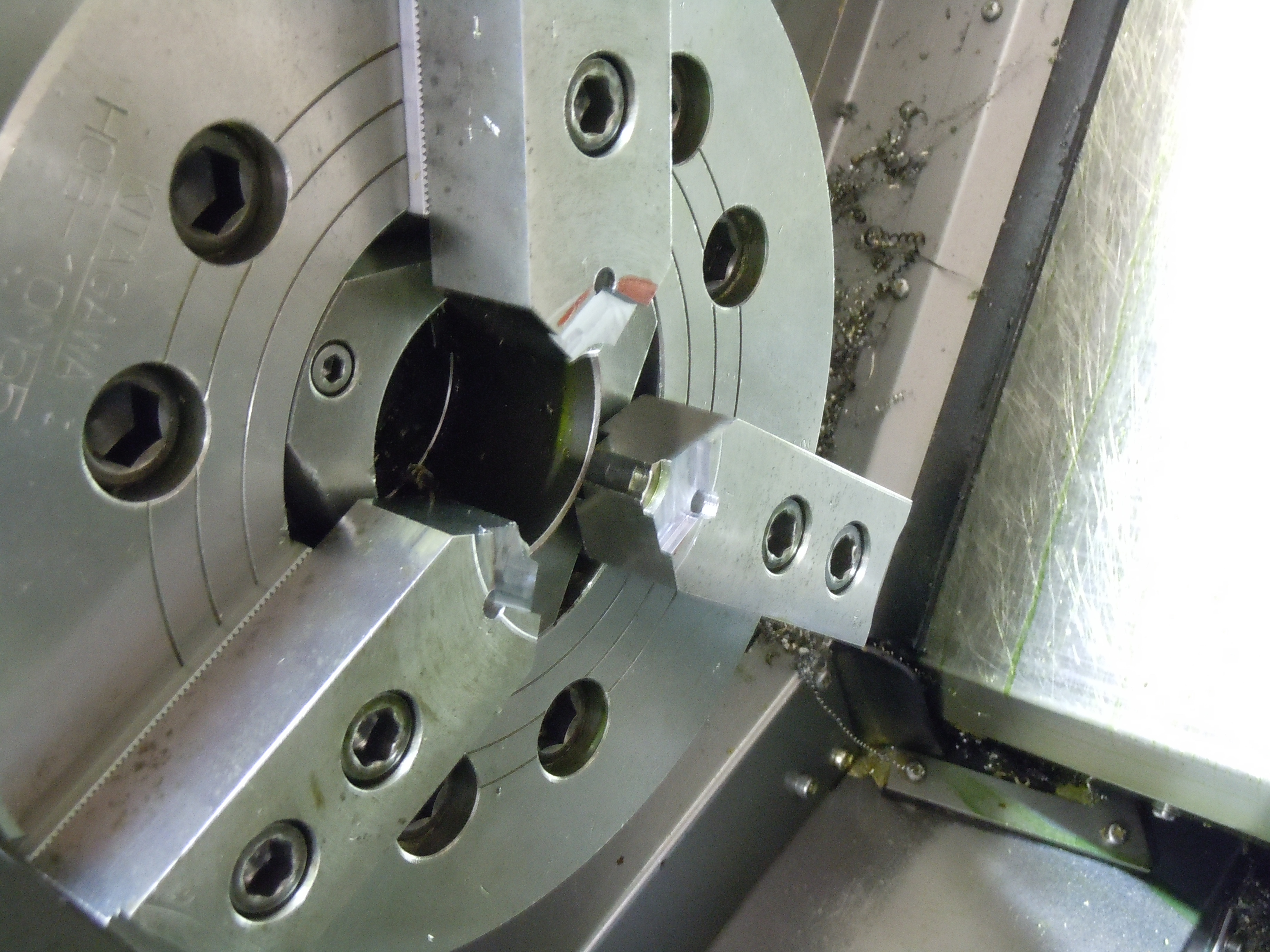

60Hの ステンレスナットを今回 まとめて作るんでNC旋盤の爪を フライスにてナットの頂点をくわえることができるように加工してみた

[ 2010.9.10 ] カテゴリー: 治具・治工具

ノギス

・かねてより発注していた ミツトヨのデジタルノギスが来た、えらく値段張るもんだ。68000円くらい(もっとだっけな?)長さは450 取り扱い注意ですな。

ハードケースはプラスチック 結構頑丈。

つづいて フラットバーの600ミリほどの長さのワークの穴あけ加工に使うために ヨーカンにツッパリ(手製 曲げただけ)をカマす。

そのフラットバーがコレ、25x65 上面からはこんな感じであと裏面の加工もある。

[ 2010.7.15 ] カテゴリー: 治具・治工具,製作実績

ストロークオーバーな加工には

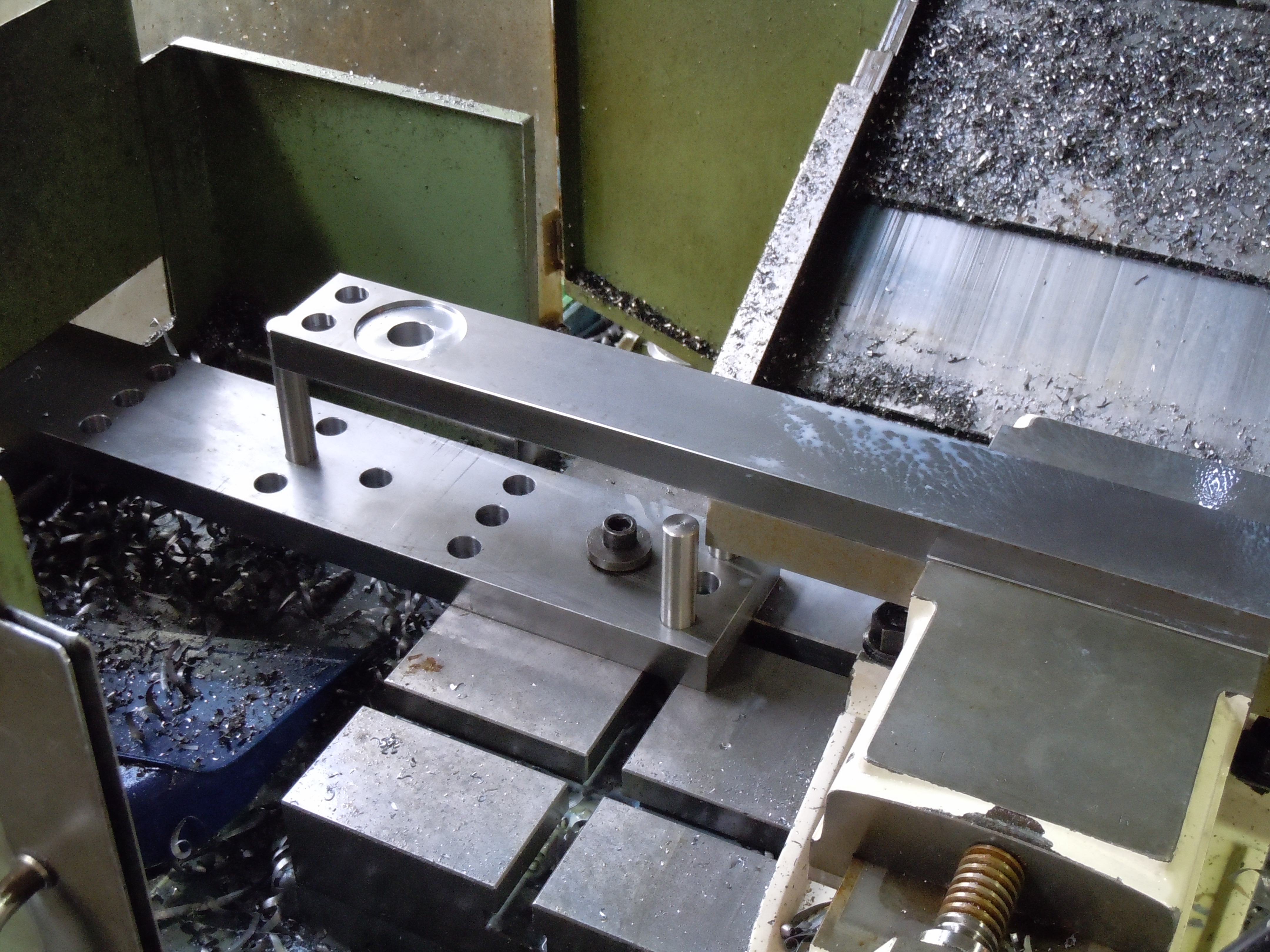

今日はマシニングでフラットバーのかこうをやったけどXのストロークをオーバーする移動量が必要だったのだ。

反対側から追うか・・・とも思ったけど原点を移動することにして基準になる短面を移動させて移動量が決まるような 、そんな

段取りを考えた・・・どうってことないけど MCのサブテーブルのアリ溝のピッチが125だったんで18φの棒突っ込んで

固定できtるよう・・・しただけ。

[ 2010.7.13 ] カテゴリー: 治具・治工具

テーパーワッシャーを作りました。

ステンレスのフラットバー4x16で、140ミリほどのものです。

当社が今回やった手法は…

長手方向にテーパーに加工するのはフライス加工です。

1)穴になる部分を前段階としてタップ加工

2)冶具を使ってそのタップ穴を引っ張ります

3)品物自体をベットに対してテーパーに設置し切削する

…という手法です。

[ 2010.7.10 ] カテゴリー: 治具・治工具,製作実績
