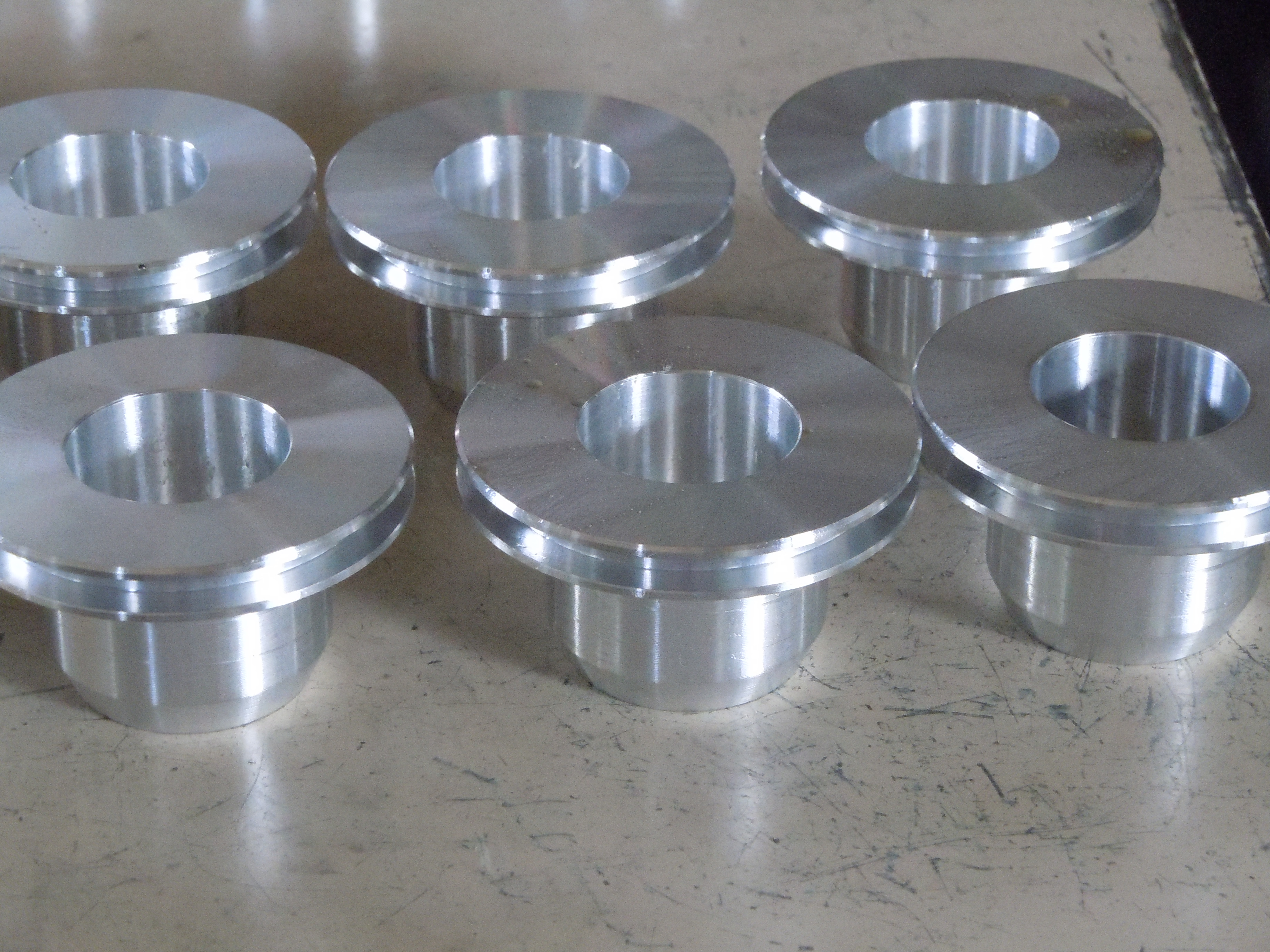

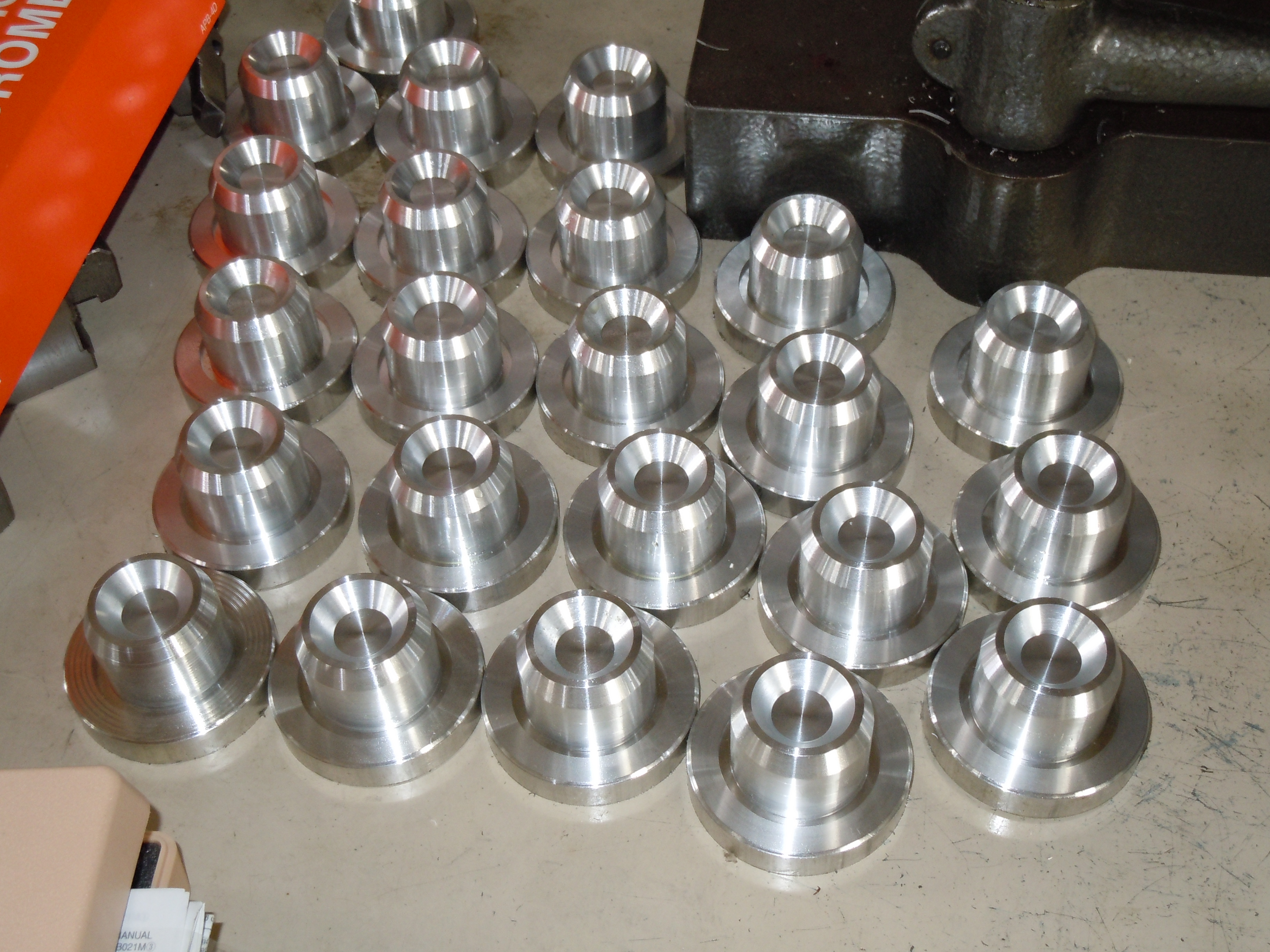

完成 NC旋盤加工品 S2017

2010.8.26

17Sはエエですなぁ なんせ56のようなネバネバがありませんから削りやすい 仕上げ面祖度もキレイにできる

カテゴリー: 製作実績

NC旋盤加工品続行中 本日あたり完成

2010.8.26

後工程

こんな感じで続行中です。

カテゴリー: 製作実績

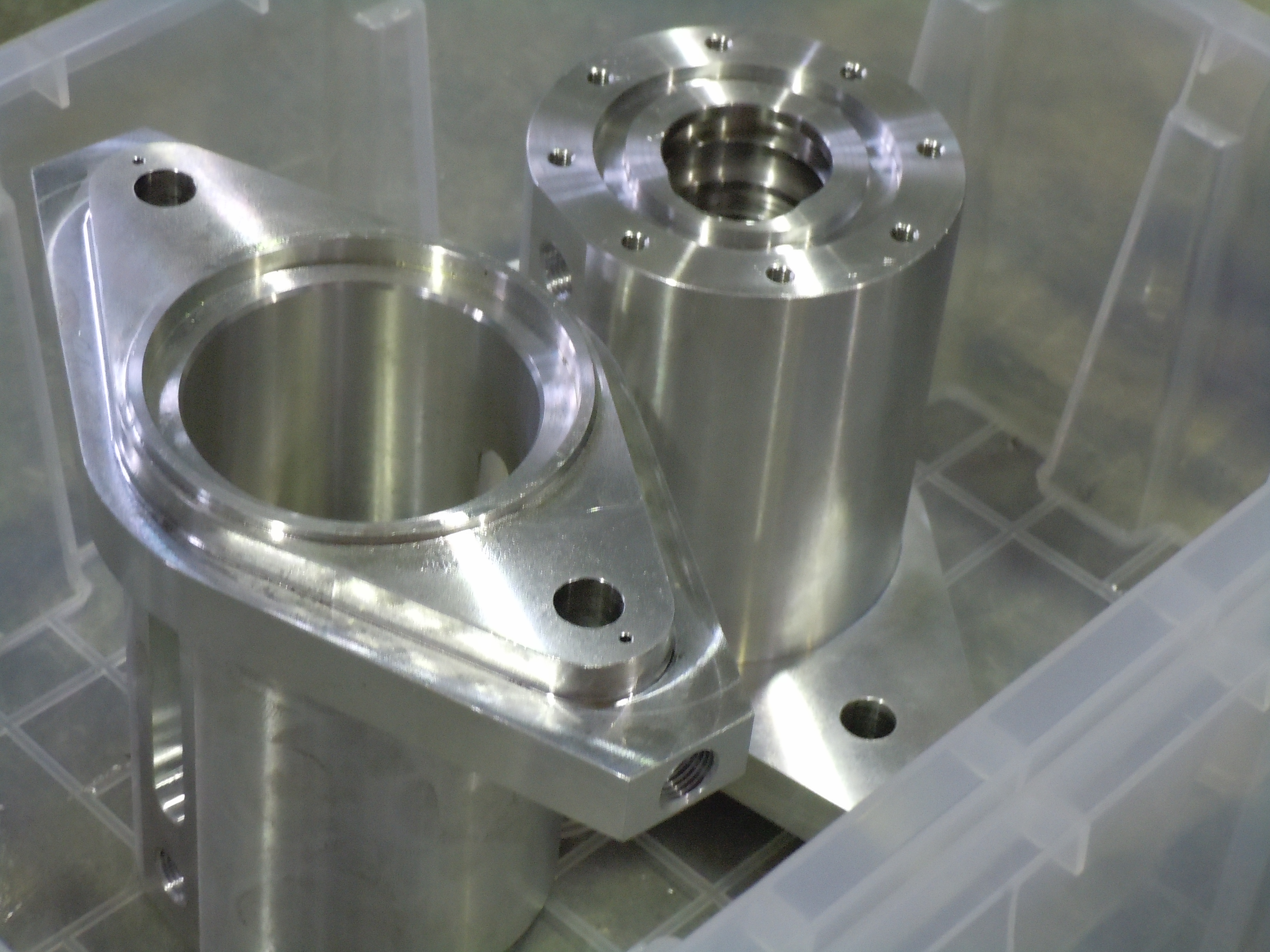

製品完成の図

2010.8.19

材質 アルミ 6061 切削性は良い 素材160φ

最初NC旋盤で形と内径の加工をしてから マシニングにてキャムでひし形のフランジ部加工 その度 インデックスをマシニングに取り付けて 加工 難易度5(5段階評価で最高位)

カテゴリー: 製作実績

ノギス

2010.7.15

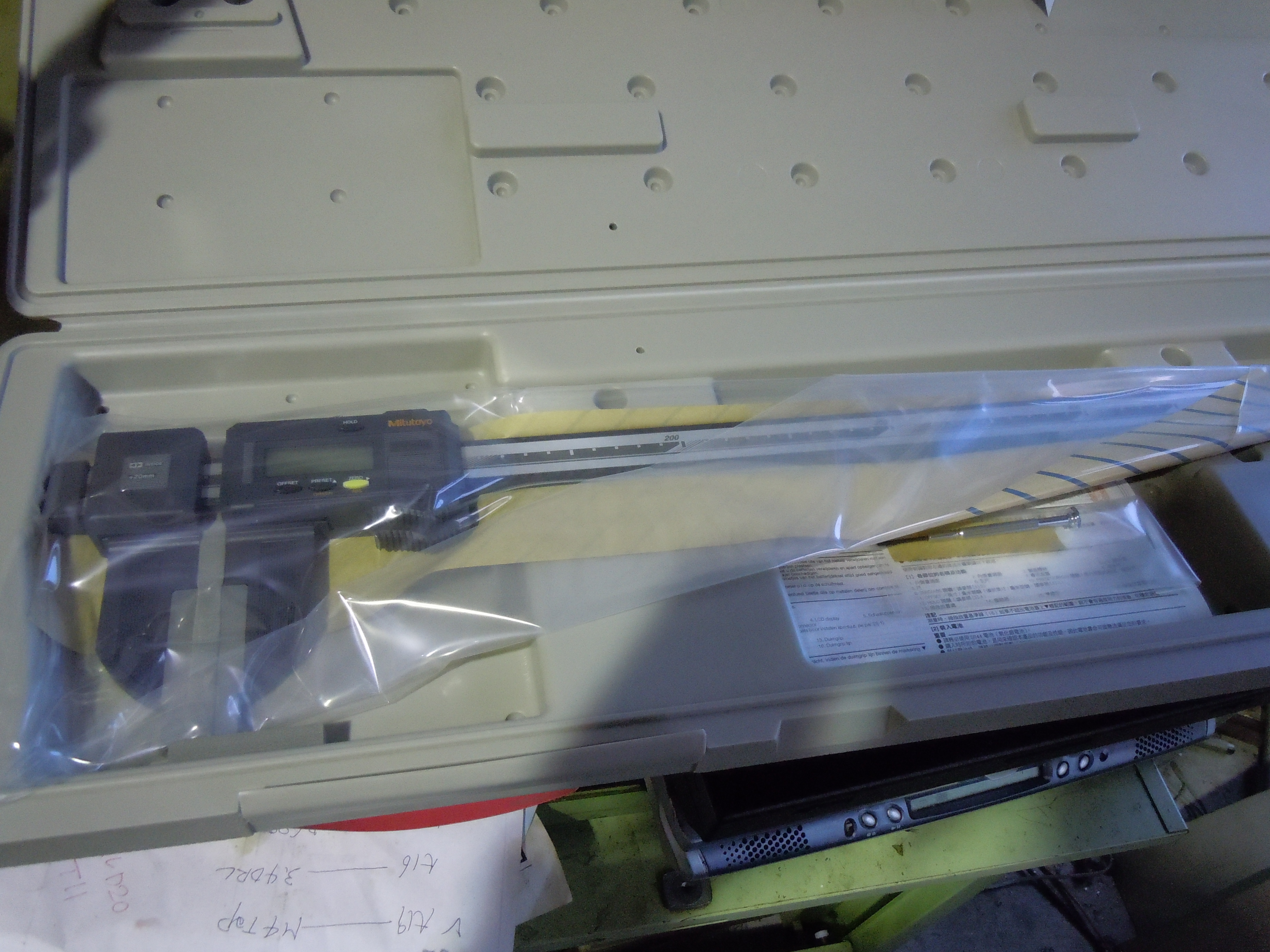

・かねてより発注していた ミツトヨのデジタルノギスが来た、えらく値段張るもんだ。68000円くらい(もっとだっけな?)長さは450 取り扱い注意ですな。

ハードケースはプラスチック 結構頑丈。

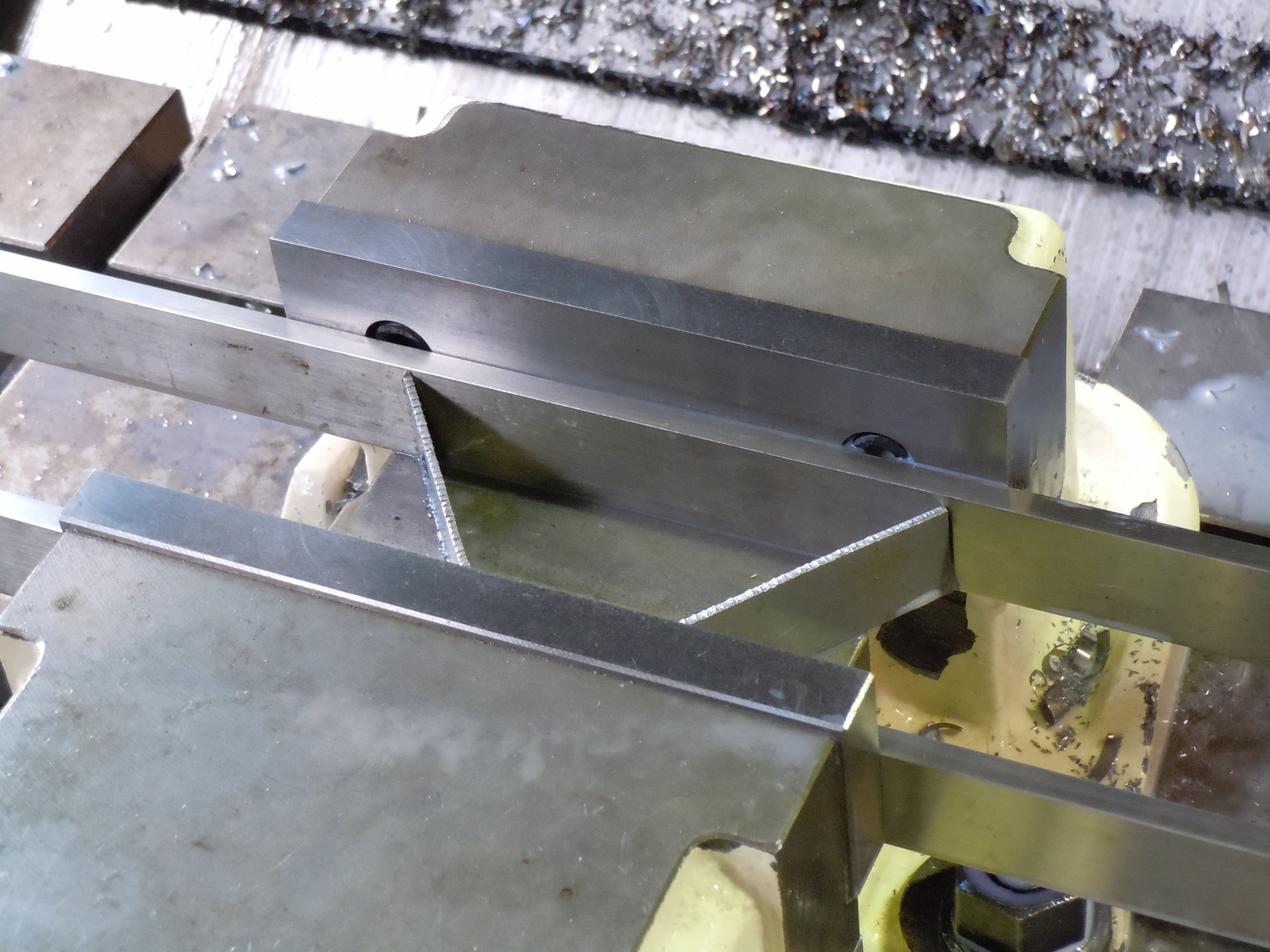

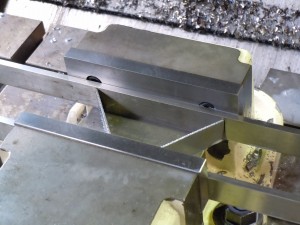

つづいて フラットバーの600ミリほどの長さのワークの穴あけ加工に使うために ヨーカンにツッパリ(手製 曲げただけ)をカマす。

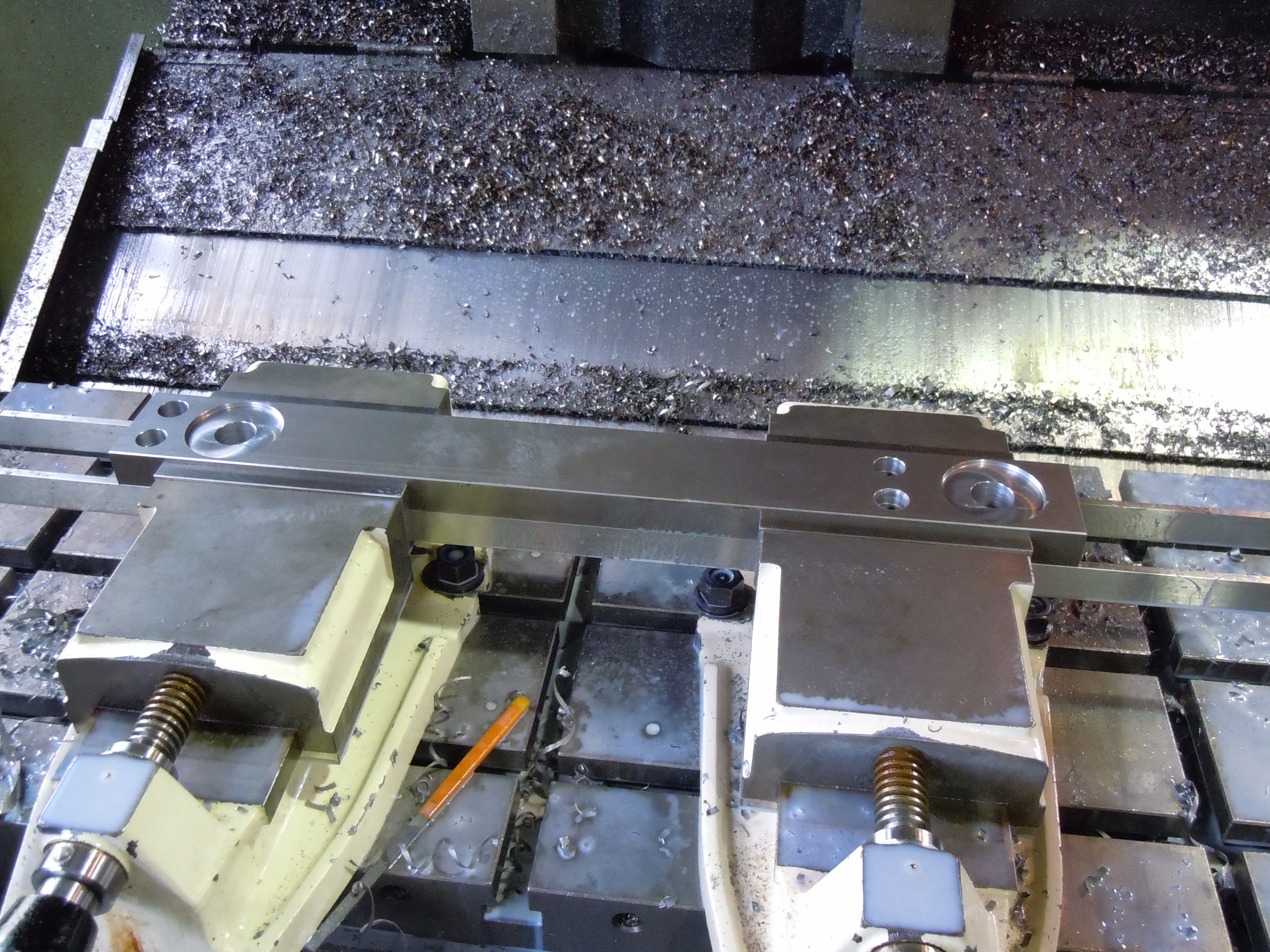

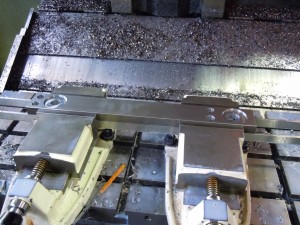

そのフラットバーがコレ、25x65 上面からはこんな感じであと裏面の加工もある。

カテゴリー: 治具・治工具,製作実績

todaysワンコ

2010.7.14

なにはともあれワンコなのである。今朝の玄関先でウップす わが屋のわんこ

うちの子はもう16歳・・・人間で言うと(怖いわ) 散歩行くのも一苦労

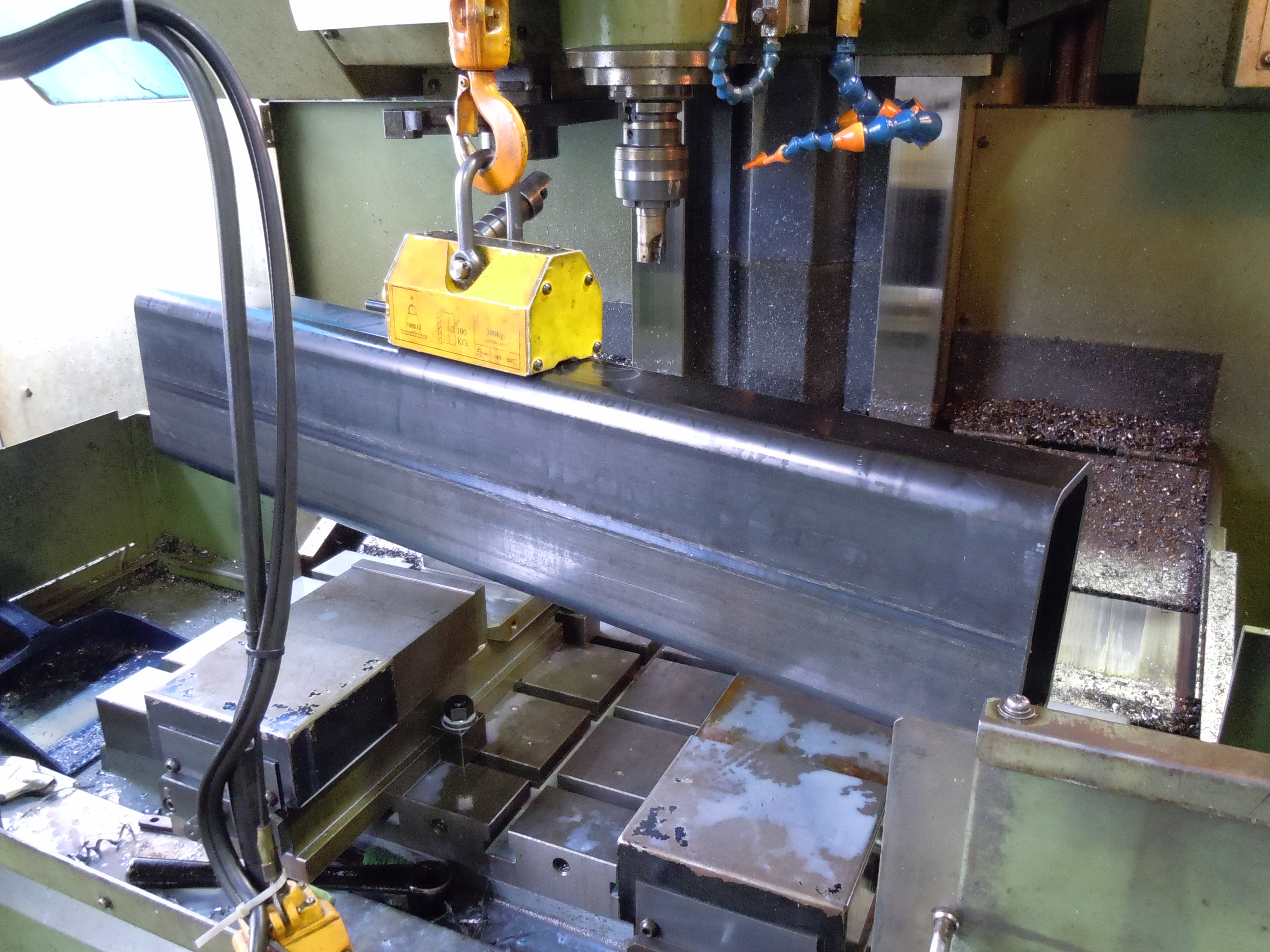

ところで今日のお仕事なんだが これが角パイプMC加工 ちと重い

何キロぐらいあるだろうか・・とても人間じゃ持てそうに無い。

それじゃあこの状態で吊ったまま お客さんのところに納品(2社)行ってきます。

今週末・・・ゴルフ 北の杜CC 練習なし

カテゴリー: 製作実績

大物プラズマ切断品加工

2010.7.14

比較的大物になりますかね 400x400くらいの28T プラズマ溶断品が素材です。

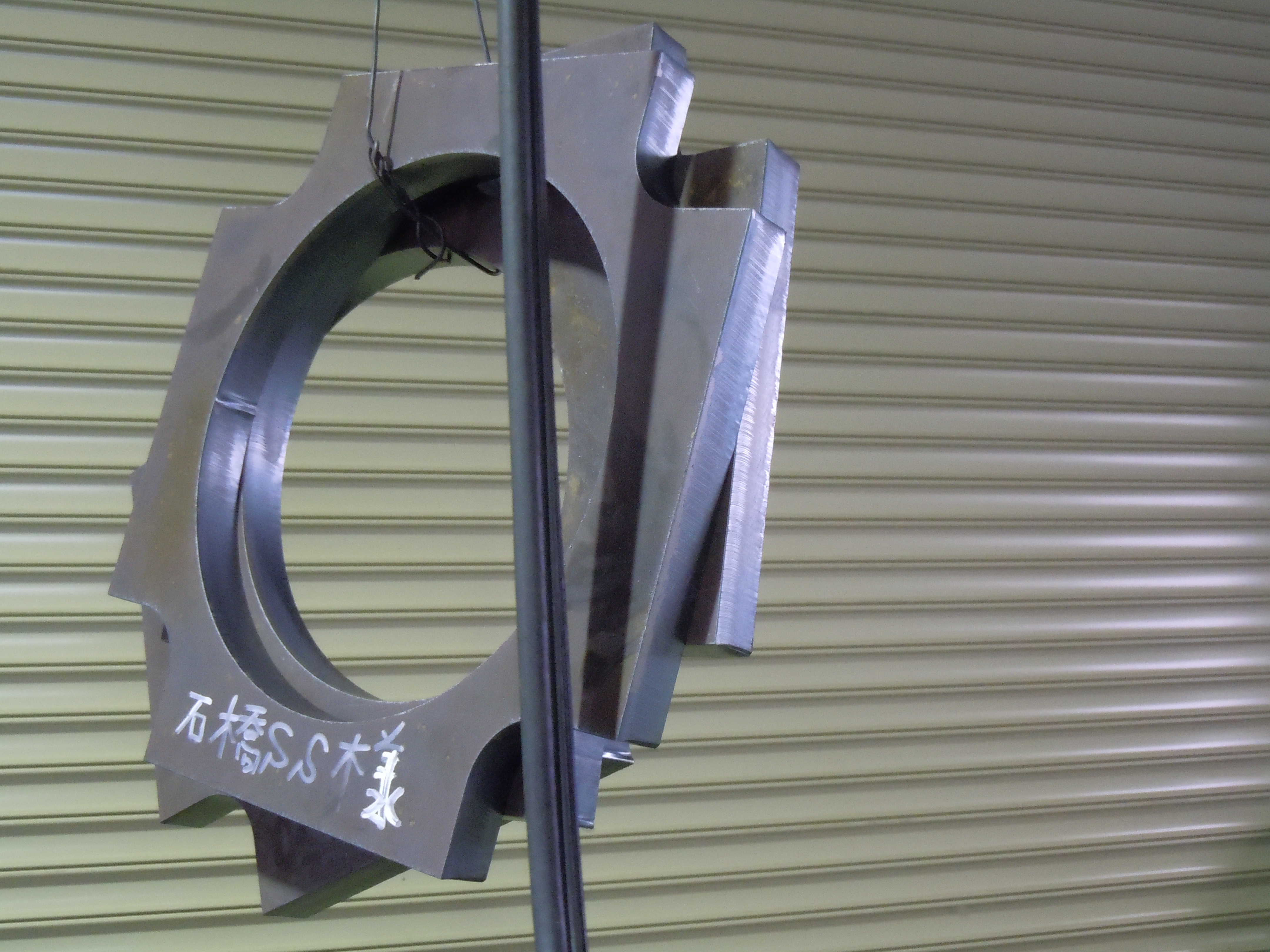

まずは天井クレーンで3個つるして眺める

結構重い・・3個手で持つと腰悪くしそう

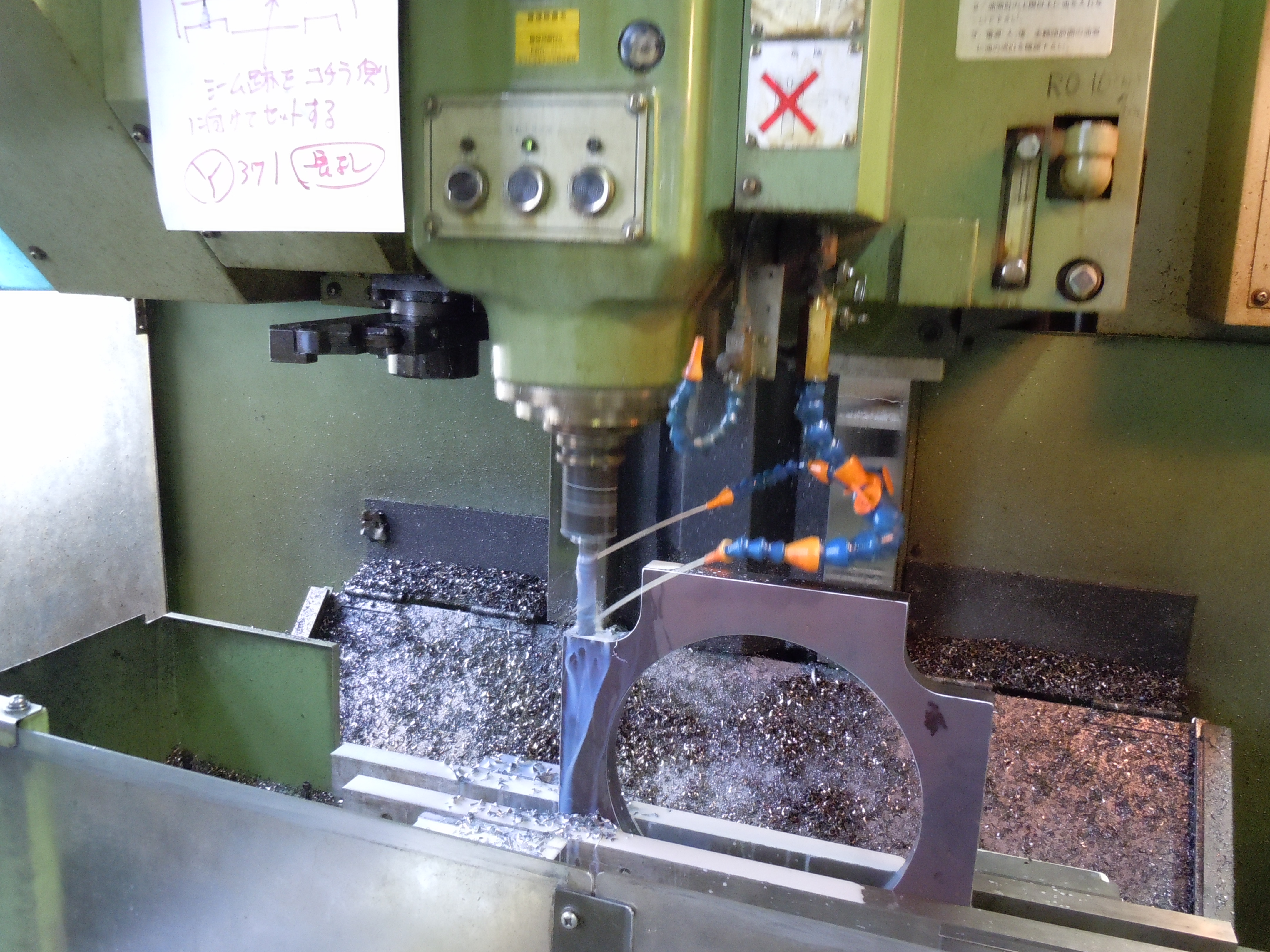

これを次にMCで穴あけ18φ

むむ!これはドリルぎりぎりの深さじゃG83で上面までドリルストロークさせて切子描きだす。

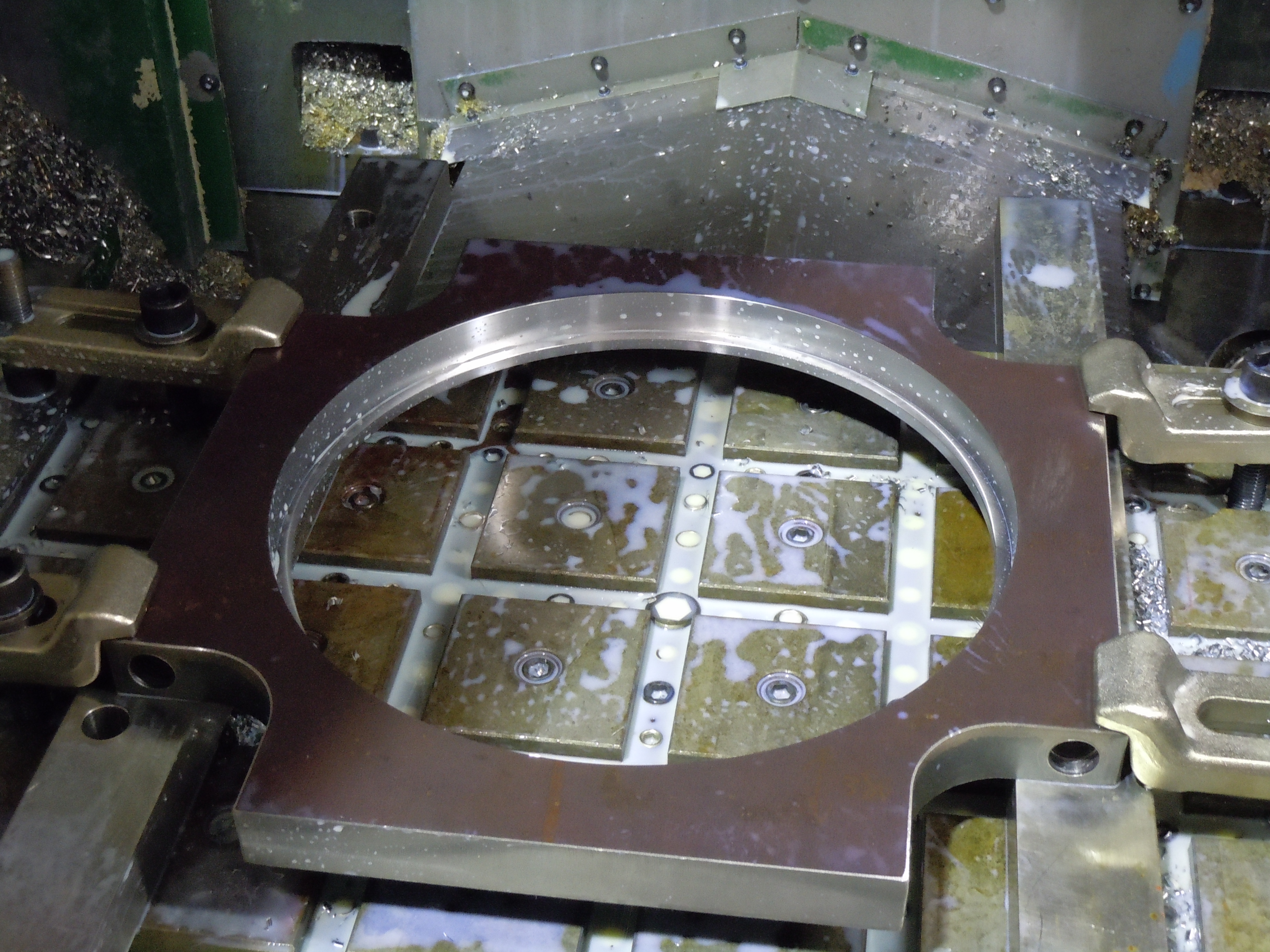

中心部分は300φ と290φの段差加工

最初ヘリカル切削しようかと思って上空でやってみたら意外と遅いので G41で工具補正かけてG03でまわす・・・意外に早い

カテゴリー: ものづくりについて,製作実績

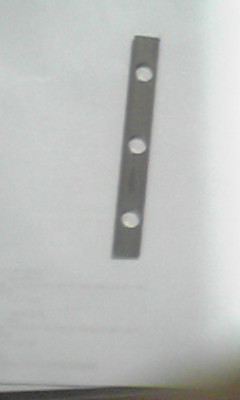

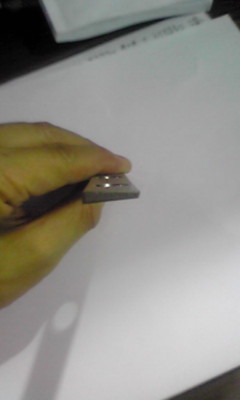

テーパーワッシャーを作りました。

2010.7.10

ステンレスのフラットバー4x16で、140ミリほどのものです。

当社が今回やった手法は…

長手方向にテーパーに加工するのはフライス加工です。

1)穴になる部分を前段階としてタップ加工

2)冶具を使ってそのタップ穴を引っ張ります

3)品物自体をベットに対してテーパーに設置し切削する

…という手法です。

カテゴリー: 治具・治工具,製作実績
